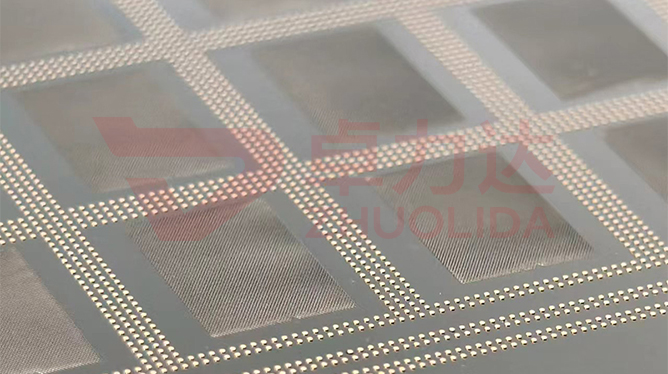

在智能傳感、物聯網與智能裝備產業快速發展的背景下，傳感器芯片逐步向微型化、高密度、高靈敏度、多集成維度升級，晶圓級封裝與晶圓測試成為保障傳感器芯片精度、穩定性與一致性的核心工序。傳感器芯片封裝晶圓測試模板是適配各類傳感芯片晶圓電性測試、功能校準、封裝對位、良品篩選的核心精密構件，可精準匹配傳感器微型電極陣列、感應點位、信號傳輸結構，有效解決測試對位偏移、信號誤判、封裝偏差等問題，是提升傳感器芯片量產良率與檢測精度的關鍵配套配件。傳感器芯片封裝晶圓測試模板定制可根據壓力、光學、溫度、聲學等不同類型傳感器芯片的晶圓規格、測試點位布局、電極間距與封裝工藝要求，完成個性化結構設計與參數優化，適配差異化傳感芯片生產需求。傳感器芯片封裝晶圓測試模板電鑄加工采用低應力脈沖電鑄精密成型工藝，相較于傳統加工方式，具備板面無應力、微孔精度高、孔壁光滑、結構一致性好等優勢，是當前高端傳感器芯片測試模板的主流生產工藝。
傳感器芯片封裝晶圓測試模板電鑄加工擁有一套標準化、精密化、潔凈化的閉環生產流程，整體工序涵蓋定制方案設計、精密母模制備、基材導電活化、脈沖電鑄成型、無損脫模修整、潔凈強化處理、全域精密檢測、防靜電真空封裝，全程在百級潔凈環境中開展，全方位保障模板尺寸精度、結構穩定性與批量一致性。傳感器芯片封裝晶圓測試模板定制摒棄通用化結構設計，聚焦傳感器芯片微電極、高密度陣列、超薄晶圓測試等工藝難點，針對性優化微孔布局、定位基準與板面應力結構，有效提升傳感器芯片晶圓測試的精準度與可靠性。傳感器芯片封裝晶圓測試模板憑借優異的精密成型性能，廣泛應用于消費傳感、工業傳感、車載傳感、智能穿戴等領域的芯片封測工序，為傳感產業規模化發展提供重要工藝支撐。
需求對接與方案定制是傳感器芯片封裝晶圓測試模板定制的首要核心環節。結合傳感器芯片品類、晶圓尺寸、感應電極排布、測試探針參數、封裝設備精度與測試工況，精準設計模板厚度、測試微孔孔徑、陣列間距、定位結構與補強區域。針對微型傳感芯片高密度電極、超薄晶圓結構、異形感應區域等特殊場景，優化微孔開口比例與板面平整度，規避測試過程中微孔堵孔、對位偏差、接觸不良等問題。通過工藝仿真與參數校核，驗證定制方案的適配性與穩定性，為傳感器芯片封裝晶圓測試模板電鑄加工提供標準化生產依據，從源頭保障模板與各類傳感器芯片測試工藝高度匹配。
高精度母模制備是保障傳感器芯片封裝晶圓測試模板電鑄加工精度的基礎工序。選用高平整、低形變、高透光石英基材制作絕緣母模，適配傳感器超微測試結構成型需求。通過激光直寫與紫外光刻工藝，精準復刻傳感器芯片測試微孔陣列、精密對位槽、感應區域避讓結構、定位標識等微結構，嚴格管控曝光精度、顯影速率與固化參數，確保圖形邊緣銳利、輪廓規整、無毛刺、無畸變。母模成型后，通過高倍顯微設備與精密檢測儀器完成全域篩查，剔除點位偏移、圖形殘缺、表面瑕疵等不合格母模。高標準的母模制備工藝，充分發揮傳感器芯片封裝晶圓測試模板定制的結構優勢，為后續精密電鑄成型筑牢精度基礎。
導電活化與脈沖電鑄成型是傳感器芯片封裝晶圓測試模板電鑄加工的核心關鍵工序。對絕緣石英母模表面實施真空濺射鍍膜處理，形成均勻致密的超薄金屬導電層，保證電鑄過程中全域電流分布均衡，杜絕局部沉積不均、板面厚薄偏差等成型缺陷。將預處理完成的母模置入恒溫密閉電鑄設備，采用低應力脈沖電鑄技術，精準調控電解液配比、溫度、酸堿度與脈沖電流參數，使金屬離子勻速、致密、均勻沉積成型。該工藝可有效釋放金屬內部應力，成型模板板面平整無翹曲、測試微孔垂直規整、陣列高度統一，無需二次機械修整，最大程度保留精密結構精度，充分凸顯傳感器芯片封裝晶圓測試模板電鑄加工的技術優勢。
無損脫模與潔凈強化處理，是提升傳感器芯片封裝晶圓測試模板使用性能的重要工序。電鑄成型完成后，采用溫和無損脫模工藝實現模板與母模完整分離，杜絕外力拉扯造成的微孔變形、板面翹曲、結構破損等問題。脫模后依次通過多級純水超聲清洗、等離子凈化、真空烘干，徹底清除微孔內部與板面殘留的電解液雜質、金屬微屑與粉塵，滿足傳感器芯片高潔凈封測標準。根據傳感芯片高精度測試需求，配套電解拋光、鈍化防腐與應力時效處理，提升模板表面光潔度、導電穩定性與抗疲勞性能，降低高頻測試信號損耗，進一步提升傳感器芯片封裝晶圓測試模板定制的成品可靠性與使用壽命。
全域精密檢測與潔凈封裝交付，是把控傳感器芯片封裝晶圓測試模板電鑄加工品質的最終環節。配備激光孔徑檢測儀、平面度測試儀、導通性能檢測儀、粗糙度測試儀等精密設備，對模板厚度、微孔精度、陣列間距、板面平整度、導通穩定性等核心指標進行全方位檢測，嚴格把控微米級公差，確保各項參數適配傳感器芯片精密測試標準。針對定制化測試結構開展專項校核，保障模板適配各類傳感芯片的探針測試軌跡與封裝工藝要求。檢測合格的模板在百級潔凈環境下完成防靜電真空封裝，隔絕粉塵、水汽與氧化腐蝕，保障儲運過程精度穩定，確保傳感器芯片封裝晶圓測試模板上機即可投入量產使用。
傳感器芯片封裝晶圓測試模板廣泛適配光學傳感器、壓力傳感器、溫度傳感器、車載傳感芯片的晶圓測試與封裝工序，覆蓋智能家居、工業自動化、汽車電子、智能穿戴等多個領域。傳感器芯片封裝晶圓測試模板定制可根據各類傳感芯片的技術迭代需求，快速優化結構方案，適配新型微型化、高靈敏度傳感芯片的生產測試場景。傳感器芯片封裝晶圓測試模板電鑄加工持續優化工藝參數，突破微結構成型瓶頸，助力高端傳感器芯片國產化、精細化量產。
在光學傳感器芯片測試案例中，光學傳感芯片感應點位精密、信號靈敏度高，對測試對位精度與潔凈度要求極高。通過傳感器芯片封裝晶圓測試模板定制，優化超微微孔陣列與光學區域避讓結構，杜絕測試遮擋與信號干擾問題。傳感器芯片封裝晶圓測試模板電鑄加工成型的模板潔凈度高、精度穩定，可有效提升光學傳感器芯片測試準確率與封裝良率。
在車載壓力傳感器芯片測試案例中，車載傳感芯片需適配寬溫、高振動嚴苛工況，對測試模板穩定性與耐久性要求嚴苛。通過傳感器芯片封裝晶圓測試模板定制，強化模板結構強度與抗老化性能，適配車載芯片高頻次、高可靠測試需求。傳感器芯片封裝晶圓測試模板電鑄加工成品抗疲勞、不變形，可長期穩定服務于車載傳感芯片量產測試工序。
在微型溫度傳感器芯片測試案例中，微型溫度傳感芯片電極密集、體積微小，常規模板極易出現對位偏差與接觸不良問題。依托傳感器芯片封裝晶圓測試模板定制，優化高密度微孔徑布局與精準定位結構，匹配微型芯片電極分布。傳感器芯片封裝晶圓測試模板電鑄加工依托無應力高精度成型優勢，保障測試接觸均勻穩定，有效降低測試誤判率，助力微型傳感芯片精細化量產。
總體而言，傳感器芯片封裝晶圓測試模板是高端傳感芯片封測產業鏈的核心精密配套部件，直接決定傳感芯片的檢測精度與成品品質。傳感器芯片封裝晶圓測試模板定制可靈活適配多品類、差異化的傳感芯片生產需求，適配行業微型化、高精度發展趨勢。傳感器芯片封裝晶圓測試模板電鑄加工憑借低應力、高精度、高潔凈、高穩定的工藝優勢，持續突破傳統加工局限，為國內智能傳感產業高質量發展提供堅實的精密工藝支撐。
