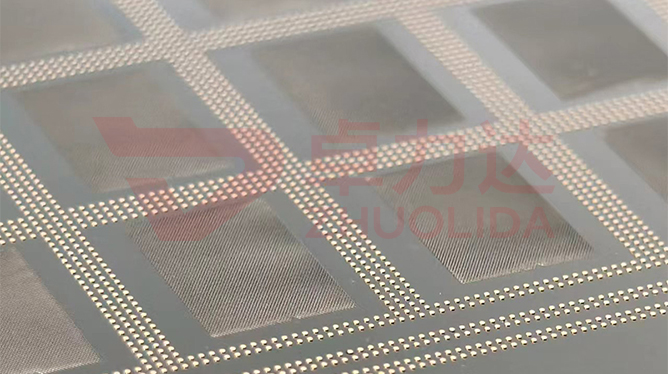

隨著半導體先進封裝技術持續迭代，晶圓薄型化、芯片微型化、高密度集成化成為產業主流發展趨勢，晶圓切割工藝作為封裝前段核心工序，直接決定芯片晶粒完整性、封裝良率與量產穩定性。半導體封裝晶圓切割道模板是晶圓切割工藝專用的精密輔助構件，主要用于晶圓切割道定位、防護遮擋、粉塵阻隔、精準限位等核心工序，可有效規避切割過程中出現的晶粒崩邊、表層劃傷、金屬層損傷、切割偏移等缺陷，適配金剛刀切割、激光切割等各類晶圓切割工藝，是保障晶圓切割精度與芯片完整性的關鍵精密配件。半導體封裝晶圓切割道模板定制可根據不同晶圓尺寸、切割道間距、晶粒布局、切割工藝參數進行個性化結構設計，針對窄切割道、超薄晶圓、高密度晶粒排布等特殊工況優化結構，解決標準化模板適配性不足、防護盲區、定位精度差等行業痛點，滿足各類芯片差異化切割生產需求。半導體封裝晶圓切割道模板電鑄加工依托低應力脈沖電鑄成型工藝，相比傳統蝕刻與機械加工，具備板面平整、結構無應力、邊緣垂直度高、防護精度優異等優勢，是當前高端晶圓切割道模板的主流精密加工方式。
半導體封裝晶圓切割道模板電鑄加工擁有一套標準化、高精密、全流程潔凈的生產體系，整體工序涵蓋定制方案對接、精密母模制備、基材導電活化、脈沖電鑄成型、無損脫模修整、潔凈強化處理、全域精度檢測、防靜電真空封裝，全程在百級潔凈車間內完成，全方位把控模板尺寸精度、結構穩定性與批次一致性。半導體封裝晶圓切割道模板定制摒棄通用化結構設計，聚焦晶圓切割工藝核心痛點，針對性優化切割道避讓結構、晶粒防護區域、定位基準與整體應力分布，有效提升晶圓切割作業的精準度與安全性。半導體封裝晶圓切割道模板憑借優良的成型精度與防護性能，廣泛應用于邏輯芯片、存儲芯片、功率芯片、車載芯片的晶圓切割工序，為半導體封裝量產良率提升提供堅實工藝支撐。
需求對接與方案定制是半導體封裝晶圓切割道模板定制的首要核心環節。結合晶圓規格、切割道寬度、晶粒尺寸、切割軌跡、切割設備參數及工藝要求，精準設計模板厚度、切割道避讓槽尺寸、防護區域布局、定位孔位與補強結構。針對窄切割道超薄晶圓、高密度陣列晶圓、異形晶粒排布晶圓等特殊加工場景，優化模板開口精度與邊緣結構，避免模板遮擋切割區域或防護不到位的問題，同時緩解切割振動帶來的板面貼合偏差。通過工藝仿真與參數校核，驗證定制方案的適配性與穩定性，為半導體封裝晶圓切割道模板電鑄加工提供精準的生產依據，從源頭規避晶圓切割過程中的各類工藝缺陷。
高精度母模制備是保障半導體封裝晶圓切割道模板電鑄加工精度的基礎工序。選用高平整、低形變、高透光的石英材質制作絕緣母模，適配晶圓切割道超精密結構成型需求。通過激光直寫與紫外光刻精密工藝，精準復刻切割道避讓結構、晶粒防護圖形、精密對位基準、定位標識等微結構，嚴格管控曝光精度、顯影速率與固化溫度，確保圖形邊緣銳利、輪廓規整、無毛刺、無畸變。母模成型后，采用高倍顯微設備與精密尺寸檢測儀完成全域篩查，剔除點位偏移、圖形殘缺、表面劃痕等不合格母模。高標準的母模制備工藝，充分發揮半導體封裝晶圓切割道模板定制的結構優勢，為后續精密電鑄成型筑牢精度基礎。
導電活化與脈沖電鑄成型是半導體封裝晶圓切割道模板電鑄加工的核心關鍵工序。對絕緣石英母模表面進行真空濺射鍍膜處理，形成一層均勻致密的超薄金屬導電層，保障電鑄過程中全域電流分布均衡，規避局部沉積不均、板面厚薄偏差等成型缺陷。將預處理完成的母模置入恒溫密閉電鑄設備，采用低應力脈沖電鑄技術，精準調控電解液配比、溫度、酸堿度與脈沖電流參數，讓金屬離子勻速、致密、均勻沉積成型。該工藝可有效釋放金屬內部應力，成型后的模板板面平整無翹曲、結構邊緣垂直規整、尺寸一致性極高，無需二次機械打磨修整，最大程度保留精密結構精度，充分凸顯半導體封裝晶圓切割道模板電鑄加工的技術優勢。
無損脫模與潔凈強化處理，是提升半導體封裝晶圓切割道模板使用性能的重要工序。電鑄成型完成后，采用溫和無損脫模工藝，實現模板與母模完整分離，杜絕外力拉扯造成的結構變形、邊緣破損、局部翹曲等問題。脫模后依次通過多級純水超聲清洗、等離子凈化、真空烘干，徹底清除模板表面與結構縫隙內的電解液殘留、金屬微屑與粉塵雜質，滿足半導體晶圓加工的高潔凈標準。根據高端封裝工藝需求，配套電解拋光、鈍化防腐、應力時效處理，提升模板表面光潔度、抗磨損、抗形變性能，適配高頻次、長時間的晶圓切割量產工況，進一步提升半導體封裝晶圓切割道模板定制的成品可靠性與使用壽命。
全域精密檢測與潔凈封裝交付，是把控半導體封裝晶圓切割道模板電鑄加工品質的最終環節。配備激光厚度檢測儀、高精度孔徑輪廓儀、平面度測試儀、粗糙度測試儀等精密設備，對模板整體厚度、切割道開口精度、防護區域尺寸、板面平整度、結構一致性等指標進行全方位檢測，嚴格把控微米級公差，確保所有參數匹配晶圓切割工藝標準。針對定制化結構參數開展專項校核，保障模板貼合各類晶圓切割設備運行軌跡與工藝要求。檢測合格的模板在百級潔凈環境下完成防靜電真空封裝，隔絕粉塵、水汽與氧化腐蝕，保障儲運過程中精度穩定、結構完好，確保半導體封裝晶圓切割道模板上機即可投入量產使用。
半導體封裝晶圓切割道模板廣泛適配各類半導體晶圓切割場景，覆蓋消費電子、新能源汽車、工業控制、智能終端等領域的芯片封裝前段工序，可有效解決超薄晶圓、窄切割道晶圓的切割難題。半導體封裝晶圓切割道模板定制能夠根據不同芯片的封裝工藝迭代需求，快速優化結構方案，適配新型晶圓架構的切割生產需求。半導體封裝晶圓切割道模板電鑄加工持續迭代工藝技術，不斷突破精密成型極限，助力半導體封裝產業向高精度、高良率、規模化方向升級。
在高密度存儲芯片晶圓切割案例中，存儲芯片晶圓晶粒排布密集、切割道寬度極窄，傳統切割工藝極易造成晶粒崩邊、表層線路損傷。通過半導體封裝晶圓切割道模板定制，精準優化窄切割道避讓結構與全域防護布局，精準匹配密集晶粒陣列，全方位保護芯片功能區域。半導體封裝晶圓切割道模板電鑄加工成型的模板精度極高，可有效縮小切割誤差，大幅提升存儲芯片晶圓切割良率與成品完整性。
在車載功率芯片晶圓切割案例中，車載功率芯片對晶粒完整性、表層防護等級要求嚴苛，切割瑕疵會直接影響芯片車規級可靠性。通過半導體封裝晶圓切割道模板定制，強化模板結構強度與貼合度，適配功率芯片厚層金屬結構的切割防護需求，規避金屬層脫落、線路劃傷等問題。半導體封裝晶圓切割道模板電鑄加工成品穩定性強，可長期適配嚴苛的量產切割工況，保障車載芯片的高品質產出。
在超薄邏輯芯片晶圓切割案例中，超薄晶圓質地脆弱、易形變，常規切割方式易出現晶圓碎裂、晶粒破損等問題。依托半導體封裝晶圓切割道模板定制，優化超薄適配結構與應力緩沖設計，提升模板與超薄晶圓的貼合精度，減少切割振動損傷。半導體封裝晶圓切割道模板電鑄加工依托無應力成型優勢，保障模板平整貼合晶圓表面，有效降低超薄晶圓切割損耗，適配高端邏輯芯片精細化量產需求。
總體而言，半導體封裝晶圓切割道模板是半導體晶圓封裝前段加工的核心精密配套部件，對芯片成型品質起到決定性作用。半導體封裝晶圓切割道模板定制貼合半導體工藝迭代趨勢，可靈活適配各類差異化、高端化的晶圓切割場景。半導體封裝晶圓切割道模板電鑄加工憑借高精度、低應力、高防護、高耐久的核心優勢，持續突破傳統加工工藝瓶頸，為國內半導體封裝產業提質增效、技術升級提供可靠的精密工藝支撐。
