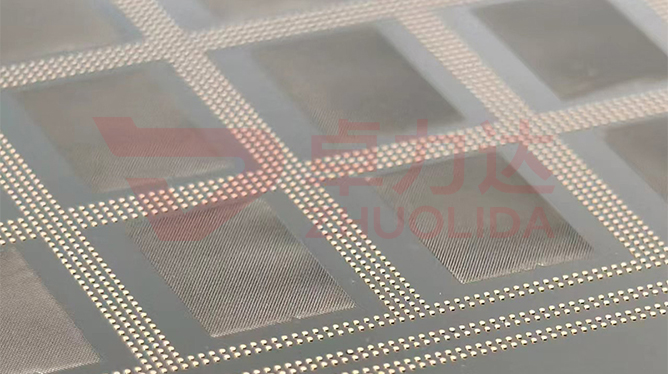

隨著FC倒裝封裝、BGA、QFN、扇出型先進封裝技術迭代升級，芯片小型化、高頻化、高散熱、高密度布線需求持續攀升，傳統PCB基板難以適配高端芯片封裝承壓、導熱、絕緣及對位需求，成為制約封測良率提升的關鍵瓶頸。半導體封裝載板作為芯片承載、電路互連、散熱傳導、應力緩沖一體化核心基底構件，兼具精密線路層、阻焊防護層、對位基準結構，可實現芯片晶粒貼合固定、電性信號傳輸、工作熱量導出，適配消費芯片、車載芯片、工業功率芯片全品類后端封裝制程。半導體封裝載板加工整合基材裁切、內層線路制備、壓合固化、微孔導通孔加工、表面金屬化、阻焊涂布、外形精切一體化閉環制程，兼顧常規標準載板與超薄高密度定制載板量產生產，匹配先進封裝規模化生產節奏。半導體封裝載板廠家聚焦載板低熱脹、高絕緣、高導熱核心研發方向，攻克微孔互聯、多層壓合翹曲、線路微米成型行業痛點，搭建標準化制程體系，支撐國內半導體封裝產業鏈配套升級。
標準化量產生產全程依托半導體無塵恒溫車間完成，分為封裝工況方案設計、芯板基材甄選預處理、多層線路疊合壓合、激光微盲孔加工、金屬化沉銅導通、阻焊絕緣涂層制備、外形精銑裁切、電性可靠性測試、防靜電真空封裝九大核心工序，全程管控溫濕度、無塵等級、壓合壓力，規避板面翹曲、線路斷路、微孔空洞、絕緣層破損四大加工缺陷。半導體封裝載板分為單層通用載板、多層高密度載板、高導熱功率載板三大品類，適配消費輕量化封裝、車載高可靠封裝、功率器件高熱耗封裝差異化場景。半導體封裝載板加工按照民用消費級、工業工控級、車規高可靠級劃分三級生產管控標準，調整壓合參數、涂層配方與檢測閾值。半導體封裝載板廠家搭建多規格載板工藝數據庫，依據芯板材質、層數結構優化制程參數，保障批量載板尺寸、電性、力學性能批次統一。
封裝工況匹配與結構方案設計，是半導體封裝載板投產前置核心工序。技術人員結合芯片尺寸、凸點排布、引腳數量、封裝應力參數、散熱需求、貼裝設備基準完成結構與線路仿真設計，核算基材熱膨脹系數、多層壓合應力補償量，規劃內層導電線路、對位基準孔、散熱開槽、邊緣防護結構布局，優化線路線寬線距與盲孔排布，規避芯片貼合應力開裂、信號串擾、散熱阻滯問題。針對高密度細線路載板，優化阻抗匹配結構，貼合高頻芯片信號傳輸要求，圖紙經過力學、電性、耐溫三重校核后鎖定投產方案。半導體封裝載板加工前置完成仿真補償設計，降低成品形變與電性不良率。半導體封裝載板廠家貼合主流先進封裝工藝標準，快速完成載板版型改版與新品迭代落地。
基材甄選與板面預處理，筑牢半導體封裝載板綜合性能根基。生產選用低熱脹、高絕緣、高耐溫環氧樹脂芯板、陶瓷復合芯板兩類基材，入庫篩查基材平整度、介電常數、原生內應力、表層致密性，剔除基材分層、雜質超標、耐熱性不達標原料，從源頭杜絕載板后期分層、形變、絕緣失效隱患。預處理依次完成板面研磨整平、無塵超聲脫脂、多級純水漂洗、等離子界面活化工序，去除板面粉塵、油污與氧化雜質，提升干膜、銅箔與芯板粘結附著力，防止線路脫落、層間剝離缺陷。超薄復合基材額外增設恒溫時效去應力工序，釋放板材原生應力。半導體封裝載板加工執行半導體封裝專屬潔凈生產規范，嚴控生產雜質影響載板電性穩定性。半導體封裝載板廠家分級甄選基材，車規級封裝載板采用高耐候復合基材，提升工況適配能力。
內層線路制作與多層壓合，把控半導體封裝載板電路互聯核心性能。潔凈工位完成芯板干膜壓合、激光線路曝光、恒溫顯影蝕刻，復刻微米級內層導電線路，去除冗余銅箔形成內層導電通路；完成單層面線路制備后，搭配半固化粘結片進行多層對位疊合，通過分段恒溫高壓壓合工藝，實現多層芯板無縫粘結固化，均衡板面全域壓力，緩解多層復合板材整體翹曲問題。壓合后恒溫靜置時效處理，釋放層間粘結應力，保障載板整體平面度達標。半導體封裝載板加工精準管控壓合溫度、壓力與時長，平衡粘結強度與板面平整度。半導體封裝載板廠家優化分步壓合工藝，解決高多層載板層間偏移、局部空洞工藝難題。
激光盲孔加工與孔壁金屬化，是半導體封裝載板加工核心關鍵工序。依托精密激光鉆孔設備，完成層間導通盲孔、設備定位通孔一體化加工，微孔內壁光滑無碳化殘渣，保障層間電路對接精度；隨后通過除膠渣、化學沉銅、電鍍加厚流程完成微孔金屬化處理，構建垂直導通電路，實現載板內層、外層線路電性互聯，同時封堵微孔內壁細微縫隙，提升載板防潮、絕緣性能。全程精細化管控微孔孔徑、孔銅厚度，避免導通電阻超標、微孔斷路不良。半導體封裝載板加工適配高密度細孔陣列加工，滿足高端芯片多引腳互聯需求。半導體封裝載板廠家迭代微孔沉銅配方，提升孔壁鍍層附著力與長期導通穩定性。
阻焊涂布與表面功能改性，優化半導體封裝載板服役可靠性。完成線路導通加工后，在載板板面均勻涂布感光阻焊絕緣油墨，對位曝光固化形成絕緣防護層，裸露芯片焊盤與貼合區域，隔絕空氣水汽、杜絕線路氧化與電路短路；根據封裝需求完成焊盤表面鍍金、鍍鎳防腐處理，提升焊盤可焊性與耐氧化性能。針對功率芯片配套載板，額外涂刷高導熱防護涂層，強化芯片運行散熱效率。半導體封裝載板加工精準把控阻焊層厚度，兼顧絕緣防護與芯片貼裝適配性。半導體封裝載板廠家匹配不同封裝工況定制表面鍍層與涂層體系，拓展載板適用場景。
成品精切與全域性能質檢、無塵封裝，守住半導體封裝載板出廠質控底線。采用數控精銑設備完成載板外形、定位槽精密裁切，去除邊緣毛刺與應力余料；依托阻抗測試儀、冷熱循環試驗機、平面度檢測儀完成電性、耐溫、力學、絕緣性能全項檢測，模擬芯片封裝貼裝、高低溫服役工況完成可靠性核驗。合格品于無塵工位完成防靜電防潮真空封裝，規避儲運受潮、板面氧化問題。半導體封裝載板加工實行一物一檔全檢機制，對標封裝圖紙逐項驗收。半導體封裝載板廠家搭建全流程工藝溯源體系，留存制程參數，實現批量產品品質可控可追溯。
半導體封裝載板廣泛應用消費電子主控芯片、車載功率芯片、工業傳感芯片三大主流封裝領域，半導體封裝載板加工緊跟先進封裝微型化、多層化、高導熱趨勢持續迭代，半導體封裝載板廠家攻堅高端載板技術瓶頸，助力封測產業提質增效。
消費電子主控芯片應用案例：芯片引腳密集、載板線路細密，輕量化、高頻信號傳輸要求高。半導體封裝載板超細線路布局，信號傳輸損耗低。半導體封裝載板加工嚴控板面翹曲度，適配高速自動化貼裝產線。半導體封裝載板廠家優化基材配比，實現載板輕薄化量產。
車載功率芯片應用案例：車規芯片溫差波動大、振動頻次高，載板絕緣、抗分層、耐候標準嚴苛。半導體封裝載板復合耐高溫粘結層，層間粘結穩固。半導體封裝載板加工強化冷熱循環制程質控，適配車載極端工況。半導體封裝載板廠家執行車規級可靠性標準，滿足車載芯片長期服役要求。
工業傳感芯片應用案例：工業場景濕度高、電磁干擾強，載板抗干擾、防潮絕緣性能要求嚴苛。半導體封裝載板加厚絕緣阻焊層，電磁屏蔽性能優異。半導體封裝載板加工優化密封工藝，阻斷水汽滲入層間結構。半導體封裝載板廠家優化整體結構設計，適配工業設備長期穩定封裝使用。
總體而言，半導體封裝載板是后端芯片封裝不可或缺的基底核心材料，半導體封裝載板加工依托多層復合、微孔金屬化成熟制程滿足高端封裝需求，半導體封裝載板廠家深耕載板精密制造領域，全方位賦能國內半導體封裝產業高質量發展。
