精密零部件刻蝕加工是一種通過化學或物理手段選擇性去除材料，實現微米級甚至納米級結構成型的先進制造技術。該技術憑借無模具化、高精度、可批量生產等優勢，廣泛應用于電子、醫療、航空航天等領域，成為高端制造業的核心工藝之一。
一、精密零部件刻蝕加工的核心流程
1. 材料預處理
材料選擇涵蓋不銹鋼、鈦合金、鎳基合金及陶瓷等，厚度范圍通常為0.01-0.5mm。預處理包括酸洗、電解拋光、等離子清洗等步驟，以去除表面氧化層、油污及雜質，確?；呐c后續光刻膠的附著力。例如，在醫療級不銹鋼微孔加工中，需通過電解拋光將表面粗糙度控制在Ra≤0.2μm，避免加工過程中產生毛刺。
2. 光刻圖形轉移
采用負性光刻膠（如SU-8）或干膜，通過旋涂或?qū)訅汗に囆纬删鶆虮∧ぃ穸瓤刂圃?0-50μm。隨后利用紫外光（UV）或激光進行曝光，能量密度為100-300mJ/cm2，配合5μm分辨率光掩模實現圖案轉移。此步驟需嚴格控制曝光參數，避免因光刻膠厚度不均導致孔徑偏差。例如，在5G基站射頻濾波器微孔加工中，曝光精度直接影響信號傳輸效率。
3. 蝕刻成型
蝕刻是精密零部件刻蝕加工的核心環節，主要分為化學蝕刻與物理蝕刻：
化學蝕刻：使用FeCl?、HNO?/HF等蝕刻液，在40-60℃溫度下進行選擇性溶解。通過調整蝕刻液濃度與噴淋壓力，控制側蝕比在1:0.8以內，適合批量生產微孔網片。例如，在心臟支架微孔加工中，化學蝕刻可實現深寬比3:1的復雜結構。
物理蝕刻：包括激光蝕刻與電解蝕刻。激光蝕刻利用高能激光束燒蝕材料，精度達亞微米級，常用于航空航天渦輪葉片冷卻孔加工；電解蝕刻采用3-12V電壓與0.5-2A/cm2電流密度，精度達±1μm，適用于醫療支架等高精度結構件。
4. 后處理與檢測
通過3-5% NaOH溶液去除殘留光刻膠，隨后進行硝酸鈍化處理（20% HNO?），提升耐腐蝕性。對于表面光潔度要求高的產品，還需進行電解拋光，使粗糙度Ra≤0.8μm。利用顯微鏡檢查孔徑公差（化學蝕刻±3μm/電解蝕刻±1μm）及毛刺情況，確保符合IPC-6012標準。合格產品經超聲波清洗后，采用防靜電包裝交付。
二、精密零部件刻蝕加工的實際應用案例
案例1：5G通信設備——射頻濾波器
某企業采用精密零部件刻蝕加工技術，在0.1mm厚316L不銹鋼蝕刻網片上加工出Q值>200的射頻濾波器。通過優化蝕刻液配方與噴淋壓力，將側蝕量控制在0.02mm以內，使濾波器信號傳輸損耗降低30%，年產能突破500萬片。
案例2：醫療領域——微創手術刀片
在微創手術刀片制造中，精密零部件刻蝕加工廠家通過蝕刻工藝將材料厚度減至0.05mm，同時保持邊緣鋒利度，顯著提升手術安全性。例如，某醫用刀片項目通過激光+化學蝕刻復合加工，實現支撐筋寬度80±3μm的精準控制，滿足高精度手術需求。
案例3：航空航天——渦輪葉片冷卻孔
針對航空發動機渦輪葉片冷卻需求，精密零部件刻蝕加工廠家采用激光蝕刻技術，在0.5mm厚鎳基合金上加工出直徑50μm、深寬比10:1的微孔陣列。通過動態調整激光功率與脈沖頻率，將熱影響區控制在1μm以內，顯著提升葉片熱防護性能。
三、精密零部件刻蝕加工廠家的技術優勢
國內精密零部件刻蝕加工廠家已形成完整產業鏈，其技術優勢體現在：

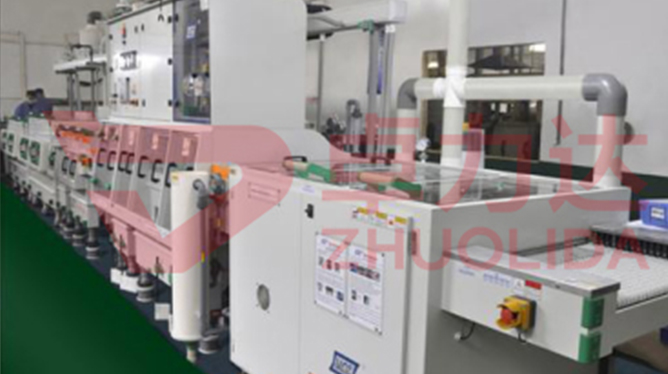

設備升級：引進瑞士進口曝光機、美國進口蝕刻生產線，實現±0.0075mm超微米級加工精度；
工藝創新：開發出LIGA-like工藝，結合X光曝光與電鑄技術，實現100μm厚度的三維微結構加工；
環保體系：自建污水處理系統與藥水再生循環系統，通過Ca(OH)?沉淀法去除Fe3?，使排放濃度<0.5ppm；
規模效應：建設卷對卷蝕刻生產線，實現每小時500米金屬帶的連續加工，單線日產能達5000平方米。
四、產業展望
隨著工業4.0推進，精密零部件刻蝕加工正從傳統制造向智能化轉型。未來發展方向包括：
材料拓展：研發陶瓷、復合材料等新型基材的蝕刻工藝，滿足航空航天需求；
精度提升：通過納米壓印技術實現亞微米級加工，服務半導體產業；
綠色制造：開發水基蝕刻液與閉環再生系統，降低廢液處理成本。
精密零部件刻蝕加工憑借其無應力變形、高精度、材料適應性廣等優勢，已成為高端制造業的核心工藝。從電子元件到航空航天部件，精密零部件刻蝕與精密零部件刻蝕加工廠家正推動著產業向更精密、更高效的方向發展。未來，隨著技術迭代與產業鏈協同，其應用邊界將持續拓展，為全球制造業升級提供關鍵支撐。
