氫燃料電池作為清潔能源領域的核心設備，其性能提升高度依賴雙極板制造工藝的革新。化學蝕刻技術憑借其無應力加工、高精度控制及復雜結構實現能力，已成為氫燃料雙極板制造的主流方案。本文將系統解析氫燃料雙極板化學蝕刻加工流程，并結合典型應用案例探討其產業價值。
一、氫燃料雙極板化學蝕刻加工流程
氫燃料雙極板化學蝕刻加工流程涵蓋材料預處理、圖形轉移、蝕刻加工、后處理四大核心環節，每個環節均需針對氫燃料電池的特殊需求進行技術適配。
1. 材料預處理：耐腐蝕性保障
氫燃料電池雙極板需長期暴露于強酸性（PEM電解槽）或強堿性（AEM電解槽）環境中，因此材料選擇與預處理至關重要。鈦合金因兼具高耐蝕性、高氫氣滲透性及低熱膨脹系數，成為主流基材。預處理流程包括：
高溫脫脂：采用80℃堿性溶液去除表面油污，確保后續涂層附著力。
酸性活化：通過5%氫氟酸溶液活化表面，形成微米級粗糙度，提升感光膜結合強度。
防腐預處理：在不銹鋼表面形成鈍化膜，使鹽霧測試壽命提升至1000小時以上，滿足車載環境需求。
2. 圖形轉移：微米級精度控制
圖形轉移環節采用激光光刻技術，通過以下步驟實現微米級流道加工：
涂布工藝：在0.1-0.5mm厚基材表面均勻涂覆15-25μm耐酸感光膜，經90℃恒溫烘干后形成均勻掩膜層。
曝光顯影：使用5μm分辨率光掩模進行紫外光曝光，能量密度控制在100-300mJ/cm2，隨后通過pH值7.8-8.8的耐酸型顯影液進行噴淋顯影，確保流道輪廓清晰。
在線檢測：采用AI視覺檢測系統實時監測圖形精度，將流道寬度誤差控制在±0.005mm以內。
3. 蝕刻加工：材料特性適配
針對不同基材開發差異化蝕刻方案：
鈦合金蝕刻：采用氫氟酸-硝酸混合蝕刻液，通過多級噴淋系統控制側蝕比在1:0.8以內，實現0.1mm深流道加工。
不銹鋼蝕刻：使用氯化鐵-鹽酸混合溶液，配合PLC系統控制蝕刻時間（5-15分鐘）與溶液濃度，確保蝕刻深度誤差≤±0.006mm。
復合材料蝕刻：針對鈦-不銹鋼復合板，通過分段蝕刻工藝控制不同材料層的蝕刻速率，避免界面層過蝕。
4. 后處理：全流程品質追溯
蝕刻完成后需經過以下處理：
高溫強堿剝膜：使用85℃強堿溶液快速清除殘留感光膜，避免金屬表面腐蝕。
三坐標測量：檢測零件三維尺寸，配合鹽霧測試箱進行1000小時耐候性驗證。
激光焊接與涂層：將陰陽極板通過激光焊接固定后，采用PVD涂層技術提升耐腐蝕性，使耐蝕性提升10倍。
二、氫燃料雙極板化學蝕刻加工的實際應用案例
案例1：汽車氫燃料電池雙極板
某車企研發的氫燃料電池堆采用0.2mm厚鈦合金雙極板，通過化學蝕刻加工實現以下技術突破：
流道設計：蝕刻出深度0.15mm、流道寬度0.3mm的蛇形流場結構，使反應氣體分布均勻性提升25%，功率密度達到4.5kW/L。
精度控制：采用在線檢測技術實時調整蝕刻參數，將流道深度誤差控制在微米級，避免局部過蝕或殘留。
成本優化：免開模蝕刻工藝減少模具投入，使開發成本降低40%，同時支持快速設計迭代，適應車型頻繁升級需求。
案例2：電解水制氫極板
在PEM電解槽領域，化學蝕刻技術成為極板制造的核心工藝：
微米級流道：通過蝕刻工藝在0.1mm厚鈦板上加工出微通道結構，使電解效率提升15%，氫氣純度達99.999%。
材料適應性：無應力加工方式避免鈦板變形開裂，良品率超98%，遠超傳統沖壓工藝。
規模化生產：采用卷對卷蝕刻生產線，實現每小時500米鈦帶的連續加工，單線日產能達5000平方米。
案例3：航空燃料電池雙極板
針對航空領域?qū)p量化的嚴苛要求，某研究機構采用0.05mm厚超薄不銹鋼基材，通過化學蝕刻加工實現：
結構創新：蝕刻出雙面半蝕刻結構，在保持機械強度的同時將重量減輕30%，滿足無人機續航需求。
環境適應性：通過低溫蝕刻工藝控制材料晶相結構，使雙極板在-40℃至80℃溫變范圍內形變量<0.05mm。
可靠性驗證：經過10萬次疲勞測試，流道結構無開裂，驗證了蝕刻工藝在極端環境下的穩定性。
三、氫燃料雙極板化學蝕刻廠家的技術優勢
國內氫燃料雙極板化學蝕刻廠家已形成集群效應，通過以下技術突破構建核心競爭力：

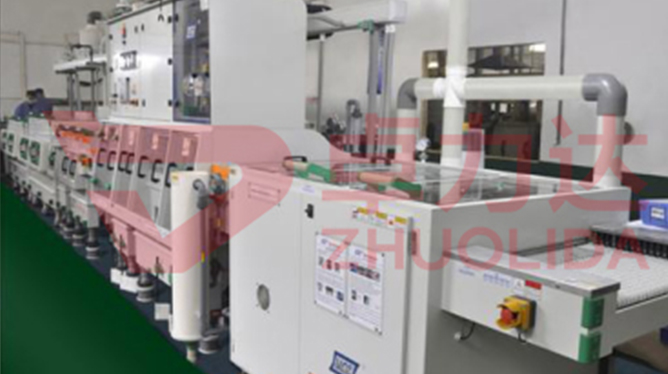

設備升級：引入瑞士進口曝光機、五級噴淋蝕刻槽等高端設備，實現±0.0075mm超微米級加工精度。
工藝創新：開發三氯化鐵刻蝕液閉環再生系統，降低廢液污染的同時減少側蝕率至行業最低水平。
智能管控：采用AI視覺檢測系統，將缺陷識別率提升至99.97%，減少人工干預。
環保體系：自建污水處理系統與藥水再生循環系統，實現廢液零排放，符合國家級環保標準。
四、產業展望
隨著氫能產業邁向規模化應用，氫燃料雙極板化學蝕刻加工正從傳統制造向高端智造轉型。未來，氫燃料雙極板化學蝕刻廠家將重點突破以下方向：
材料拓展：研發陶瓷、復合材料等新型基材的蝕刻工藝，滿足航空、航天領域需求。
精度提升：通過納米壓印技術實現亞微米級加工，服務半導體產業。
規模效應：建設卷對卷蝕刻生產線，實現每小時千米級基材的連續加工，降低單位成本。
氫燃料雙極板化學蝕刻加工憑借其技術深度與產業廣度，已成為中國氫能產業鏈的重要支撐。從車載燃料電池到電解水制氫設備，從航空動力系統到儲能電站，氫燃料雙極板化學蝕刻廠家正以創新驅動發展，為全球能源轉型貢獻“中國方案”。
