金屬流道片作為流體控制系統的核心部件，通過化學蝕刻工藝在金屬表面形成微米級精密流道，已成為新能源、電子散熱、化工微反應器等領域的關鍵技術載體。其加工精度可達±0.005mm，流道深度均勻性誤差≤0.01mm，能夠滿足復雜流體傳輸需求。本文將從技術原理、加工流程、應用場景及行業趨勢四個維度，系統解析金屬流道片化學蝕刻的核心價值。
一、金屬流道片化學蝕刻的技術原理與優勢
化學蝕刻通過光刻技術將圖形轉移至金屬表面，利用酸性或堿性蝕刻液選擇性溶解金屬材料，形成微米級精度的流道結構。相比傳統機械加工，其核心優勢體現在三方面：
無應力成型：化學蝕刻通過溶液腐蝕實現材料去除，避免了機械切削產生的應力集中與微裂紋，確保流道表面粗糙度Ra≤0.1μm，顯著提升流體傳輸效率。例如，在氫燃料電池雙極板加工中，蝕刻流道可降低接觸電阻至5mΩ·cm2，延長電堆壽命30%以上。
復雜結構兼容性：支持三維立體流道設計，通過多層蝕刻與疊合工藝，可實現微孔陣列、螺旋流道等復雜結構。以微反應器為例，蝕刻流道板可將反應時間縮短至傳統設備的1/10，同時提升產率25%。
材料適應性廣：覆蓋0.03-3mm厚度的不銹鋼、鈦合金、鎳基合金等材料，滿足不同介質傳輸需求。在半導體冷卻裝置中，蝕刻銅流道板可實現熱阻≤0.1℃/W，支撐高功率器件散熱。
二、金屬流道片化學蝕刻加工的全流程解析
以深圳某蝕刻加工廠為例，其標準化流程包含九大核心環節：
工程設計與菲林制作：基于客戶CAD圖紙，通過專用軟件優化流道參數（如微孔間距、尖角弧度），輸出高精度金屬菲林。復雜圖案需多層菲林疊合，確保線寬誤差≤0.003mm。
基材預處理：采用堿性溶液與超聲波協同清洗，去除表面油污（殘留量≤3μg/cm2）；針對鈦合金等特種材料，使用真空等離子清洗技術達到原子級潔凈度。
涂布感光層：通過卷對卷涂布機均勻覆蓋5-20μm厚度的光敏抗蝕劑，或壓合干膜抗蝕劑（藍膜），確保涂層厚度誤差≤±1μm。
曝光與顯影：利用405nm紫外光源與數字化掩模版實現圖形轉移，未曝光區域通過碳酸鈉溶液溶解，顯影時間精確至3-5分鐘，避免圖形失真。

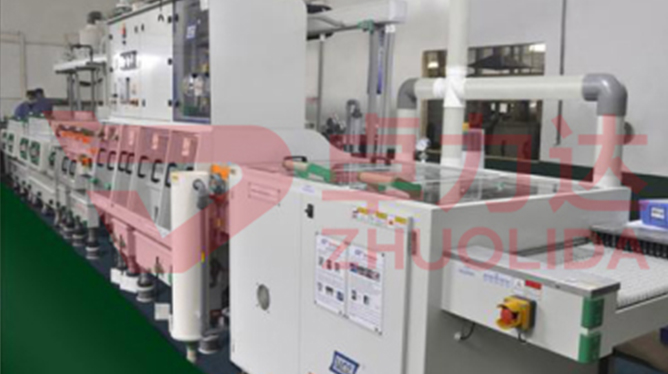

化學蝕刻：根據材料特性選擇蝕刻液體系：
不銹鋼（304/316L）：采用三氯化鐵+硝酸混合液（濃度20-35%），噴淋蝕刻速率0.1mm/min；
鈦合金：使用氫氟酸+硝酸體系，攻克難腐蝕材料；
銅基材料：應用氯化鐵蝕刻液，通過±0.5℃恒溫循環系統控制蝕刻深度。
退膜與清洗：浸入氫氧化鈉溶液（濃度5-10%）去除感光膠，輔以40kHz超聲清洗徹底清除殘膠，隨后用純水沖洗3次（電導率≤10μS/cm）。
表面后處理：根據需求進行電解拋光（Ra≤0.05μm）、噴砂或陽極氧化處理，提升耐腐蝕性與生物相容性。
全維度檢測：采用二次元測量儀（精度±0.001mm）驗證孔徑、線寬公差；通過SEM電鏡檢查粗糙度與針孔（無直徑≥0.01mm缺陷）；進行氣密性測試（泄漏率≤1ml/min）與導電性驗證。
包裝與交付：以靜電袋+泡沫盒封裝，支持24小時加急物流，滿足電子、醫療產業快速迭代需求。
三、金屬流道片蝕刻的四大核心應用領域
新能源產業：
氫燃料電池：蝕刻雙極板流道實現氫氣/氧氣均勻分布，提升反應效率20%以上；
鋰電池：通過微孔流道板優化電解液浸潤路徑，延長電池循環壽命15%；
光伏逆變器：銅基散熱流道板熱阻≤0.1℃/W，支撐高功率密度設計。
電子散熱領域：
5G通信基站：鋁基流道板實現信號接收效率提升25%，同時降低設備重量30%；
高性能計算：蝕刻銅冷板支撐CPU/GPU熱流密度達500W/cm2，滿足AI服務器散熱需求。
化工與制藥行業：
微反應器：蝕刻流道板實現物質在微尺度下的快速混合與反應，產率提升40%；
生物制藥：316L醫用不銹鋼流道板耐腐蝕性達ISO 13485標準，支持無菌生產環境。
航空航天領域：
發動機燃油噴嘴：蝕刻流道突破傳統切削局限，實現0.1-1mm薄壁結構無應力成型；
衛星熱控系統：鈦合金流道板減重40%，抗沖擊性能提升15%，延長衛星壽命5年以上。
四、行業趨勢：環保與智能化驅動技術升級
綠色制造轉型：
蝕刻液循環系統：通過離子交換樹脂回收氯化鐵、氯化銅等蝕刻液，回收率達95%以上，降低重金屬污染風險；
環保型蝕刻液：部分廠家引入低腐蝕性、可再生的有機酸體系，使生產過程更加綠色可控。
智能制造融合：
數字孿生技術：在設計階段模擬流體分布與傳熱效率，縮短產品迭代周期30%；
AI參數優化：通過機器學習實時調整蝕刻溫度、噴淋壓力等參數，良品率提升至99.5%。
材料創新突破：
復合材料蝕刻：開發針對鎂合金、陶瓷基復合材料的專用蝕刻液，拓展應用場景；
納米級精度：結合激光微加工技術，實現線寬0.01mm、孔徑0.02mm的超精密流道加工。
金屬流道片化學蝕刻技術以“無應力成型、復雜結構兼容、材料適應性強”三大核心優勢，成為現代工業精密化的關鍵支撐。隨著新能源、5G通信、航空航天等產業的快速發展，蝕刻流道板正從單一功能部件向系統級解決方案演進。未來，隨著環保工藝與智能控制的深度融合，金屬流道片蝕刻技術將持續推動流體控制系統向更高效率、更低能耗、更可持續的方向邁進。
