在精密制造領域，蝕刻工藝憑借其高精度、靈活性和復雜結構加工能力，成為電子、醫療、汽車等高端產業的核心支撐技術。廣東作為中國制造業重鎮，聚集了眾多技術領先的蝕刻企業，其中深圳市卓力達電子有限公司（以下簡稱“卓力達”）憑借20余年深耕與技術創新，成為行業標桿。本文將以卓力達為核心，解析廣東蝕刻廠家的標準化加工流程，并結合典型應用案例探討其技術價值。
一、廣東蝕刻廠家標準化加工流程：以卓力達為范本
卓力達的蝕刻工藝流程涵蓋從設計到成品的全鏈條，每個環節均通過精密控制確保產品品質。其核心流程可分為以下步驟：
1. 工程設計與制版
CAD圖紙?jiān)O(shè)計：根據客戶需求，使用AutoCAD、SolidWorks等軟件設計高精度圖案，最小線寬可達5μm，公差控制在±0.0075mm以內。
光掩膜板制作：采用電子束直寫技術，在石英基板上刻蝕出亞微米級圖形，誤差≤±0.003μm，滿足半導體7nm制程需求。例如，卓力達為某國產7nm芯片項目提供的掩膜板，使芯片良率從65%提升至82%。
2. 基材預處理
表面凈化：通過超聲波清洗、堿性脫脂（60-80℃）和電解活化（10% H?SO?溶液）三步法，去除油污、氧化層，確保表面粗糙度≤Ra0.2μm。
等離子活化：高端項目采用等離子體技術提升表面能至75mN/m，增強光刻膠附著力。
3. 光刻工藝
涂膠與曝光：使用旋涂法均勻涂布5-50μm厚光刻膠（正膠如AZ 4620用于精細圖案，負膠如SU-8用于厚膠層立體結構），通過405nm激光直寫（分辨率8000dpi）實現最小10μm線寬。曝光環節采用紫外線光刻機（波長365nm），對準誤差≤1μm。
顯影與干燥：正膠用NaOH溶液顯影，負膠用環丙酮顯影，顯影時間誤差控制在±5秒內，隨后通過恒溫烘箱（80-100℃）去除溶劑，避免氣泡產生。
4. 蝕刻實施

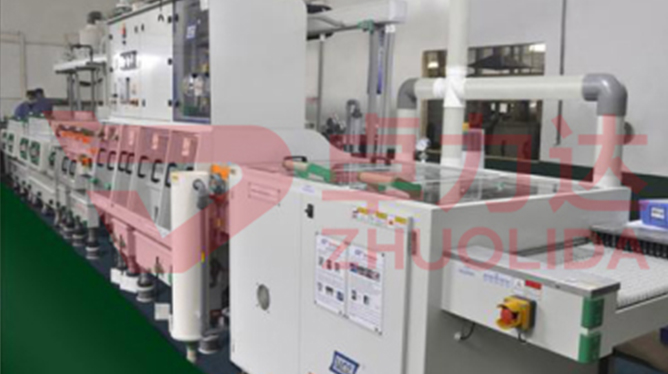

化學蝕刻：針對不銹鋼、銅等材料，采用FeCl?或CuCl?溶液，通過循環噴淋系統（壓力0.2-0.5MPa）控制側蝕，線寬公差±3μm以內。例如，卓力達為醫療微流道濾網開發的蝕刻工藝，孔徑0.1mm、孔距0.2mm，誤差僅±0.005mm。
電化學蝕刻：對鋁、鈦等材料，使用NaNO?電解液脈沖電流調控，側蝕比降至1:0.05，適合高深寬比結構加工。
等離子體蝕刻：針對5μm以下線寬需求，采用氬離子物理轟擊或氟基氣體化學反應，實現垂直蝕刻（側蝕系數<12%），圖形邊緣粗糙度（LER）<0.5nm。
5. 后處理與檢測
脫膠與清洗：等離子灰化或化學剝離（硫酸+雙氧水）去除殘留光刻膠，隨后用去離子水+超聲波振蕩（20kHz）清洗，確保表面無殘留。
整形與鈍化：對需要折彎的零件（如手機彈片）進行精密沖壓或激光切割，部分產品采用鉻酸鹽鈍化處理提升耐腐蝕性。
全檢流程：使用二次元測量?jī)x（精度±0.001mm）、掃描電子顯微鏡（SEM）和原子力顯微鏡（AFM）檢測尺寸、表面質量及圖形缺陷，成品良率≥99%。
二、卓力達應用案例：技術賦能高端制造
案例1：半導體掩膜板——突破“卡脖子”技術
卓力達為某國產光刻機項目開發的25000線高分辨率掩膜板，采用超薄化加工技術（0.02mm極薄基材），使掩膜板重量減輕60%，適配微型傳感器需求。通過化學蝕刻工藝，該掩膜板實現線寬精度±0.005μm、套刻精度±0.003μm，推動中國高端裝備在國際市場的份額提升至22%。
案例2：醫療微流控芯片——助力精準醫療
在生物醫療領域，卓力達為DNA測序設備開發的微流控芯片掩膜板，孔徑僅0.02mm，通過雙面同步蝕刻技術實現24小時快速打樣。該工藝支持小批量、多品種柔性生產，滿足醫療行業對個性化
案例3：5G通信濾波器——支撐高速互聯
針對5G基站對濾波器腔體的高精度需求（公差±1.8μm），卓力達采用卷對卷蝕刻生產線，日處理超薄帶材（0.02-0.6mm）5000㎡，實現大尺寸雙面蝕刻均勻性誤差≤±2μm。其產品已廣泛應用于華為、小米等企業的5G設備中。
案例4：新能源汽車傳感器——保障安全性能
在汽車電子領域，卓力達為某品牌開發的傳感器金屬膜，厚度0.05mm、公差±0.003mm，通過電化學蝕刻工藝確保信號傳輸精準性。該零件通過10萬次插拔壽命測試，成為新能源汽車安全系統的核心部件。
三、卓力達的技術優勢與行業影響
全產業鏈整合能力：卓力達擁有深圳、昆山、南通三大生產基地，覆蓋從設計、蝕刻到表面處理的全流程，能夠快速響應客戶需求并提供整體解決方案。
綠色制造實踐：通過蝕刻液循環系統（金屬離子回收率≥95%）和無氰蝕刻液，減少廢液排放，降低生產成本35%。
智能化升級：引入AI視覺檢測系統和數字孿生工廠，將檢測效率提升30%，實現無人化生產。
標準制定者角色：卓力達參與制定多項行業標準，其產品通過ISO9001、IATF-16949等認證，成為半導體、醫療等領域的指定供應商。
廣東蝕刻廠家以卓力達為代表，通過標準化流程、精密控制和創新技術，為高端制造提供了不可替代的解決方案。從半導體掩膜板到醫療微流控芯片，從5G通信到新能源汽車，卓力達的技術突破不僅推動了產業鏈升級，更彰顯了中國智造在全球市場的競爭力。未來，隨著納米級蝕刻和智能化工廠的普及，廣東蝕刻產業將繼續引領行業向更高精度、更綠色化的方向邁進。
