25年蝕刻領域?qū)崙?zhàn)經驗，擁有上萬次成功案例，500強企業的信賴。
北京作為北方精密制造核心區域，其蝕刻加工產業憑借高精尖設備與技術創新能力，在微米級零部件加工領域處于領先地位。
一、加工技術基礎
北京蝕刻加工技術主要包含光化學蝕刻與噴墨制版兩類工藝。前者采用菲林曝光技術制作0.02mm精度的抗蝕模板，通過酸堿性溶液選擇性腐蝕金屬，特別適合制作醫用支架等微孔結構；后者運用數碼打印技術形成抗蝕圖案，可實現24小時快速打樣，在航空零部件試制領域應用廣泛。北京蝕刻加工廠通常配備雙面自動蝕刻線，能夠同步處理1500mm×600mm的大型板材，日加工量可達800平方米。
二、標準工藝流程
成熟的北京蝕刻加工流程包含八個核心環節：
1. 工程解析：根據客戶需求進行圖形優化，北京蝕刻加工廠家通過AutoCAD調整線條補償值，將加工誤差控制在±0.005mm。
2. 基材處理：采用五槽式超聲波清洗線，包含脫脂、酸洗、純水漂洗等工序，使金屬表面粗糙度Ra≤0.2μm。
3. 感光制程：北京蝕刻加工廠普遍采用干膜貼附技術，在25℃恒溫環境中以0.8m/min速度連續貼膜，膜厚精度±2μm。
4. 圖形轉移：使用8000dpi激光直寫機制版，配合365nm紫外曝光系統，能實現5μm線寬的精準成像。
5. 化學蝕刻：配置智能溫控噴射系統，蝕刻槽溫控精度±0.5℃，硝酸鐵溶液循環流量達2000L/min，不銹鋼蝕刻速率0.12mm/min。
6. 脫膜清洗：二流體噴淋裝置配合pH在線監測，確保殘留感光膠去除率≥99.9%。

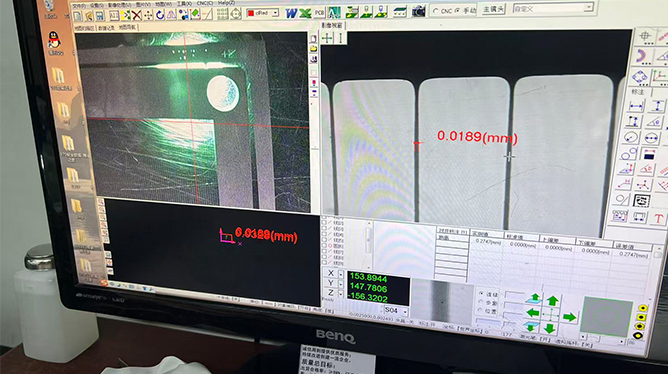

7. 尺寸檢測：應用影像測量?jī)x進行全尺寸掃描，復雜輪廓件采用藍光三維掃描，數據比對效率提升70%。
8. 表面處理：提供電解拋光、納米噴涂等12種后處理工藝，鏡面加工可達Ra0.05μm的超光潔度。
三、核心技術優勢
北京蝕刻加工產業形成三大核心競爭力：
1. 復合加工能力：整合蝕刻與CNC工藝，可在0.1mm薄材上實現鏤空與立體浮雕同步成型，加工深寬比達1:15。
2. 智能化生產：70%的北京蝕刻加工廠已部署MES系統，實現蝕刻深度在線監測與工藝參數自動修正，產品良率提升至99.2%。
3. 特種材料加工：掌握鈦合金、鎳基高溫合金等難加工材料的蝕刻配方，鈦板蝕刻速率可達0.08mm/min且表面無晶間腐蝕。
四、質量控制體系
嚴格的質控標準是北京蝕刻加工廠家立足市場的根本。首件檢驗采用5μm級激光掃描對比原始圖紙；過程管控中，每批次進行5點抽樣電解稱重，確保蝕刻厚度差≤±0.003mm；針對醫療器件，執行10萬級潔凈車間標準，采用氦質譜儀檢測微孔通透性。部分企業還通過ISO 13485醫療認證，滿足心臟支架等三類醫療器械的生產要求。
五、設備與環保配套
北京蝕刻加工產業圈已形成完善設備配套：
選用兩窗式蝕刻機實現雙面同步加工，配備650mm寬幅傳送帶，可處理1.2m超長工件
環保處理系統實現廢液循環再生，重金屬離子去除率99.8%，符合GB 8978-2025排放標準
智能化物流系統采用AGV自動送料，從投料到成品出庫全程無人化操作
通過持續技術創新與工藝優化，北京蝕刻加工行業已具備從概念設計到批量交付的全鏈條服務能力。本地加工廠既能承接0.5mm2微型傳感器元件的精密蝕刻，也能完成2米級建筑裝飾板的藝術鏤空，更開發出防指紋、抗菌涂層等15種表面改性技術。這種技術厚度使得北京蝕刻加工廠家在航天、生物醫療、精密電子等領域持續發揮著不可替代的作用。
